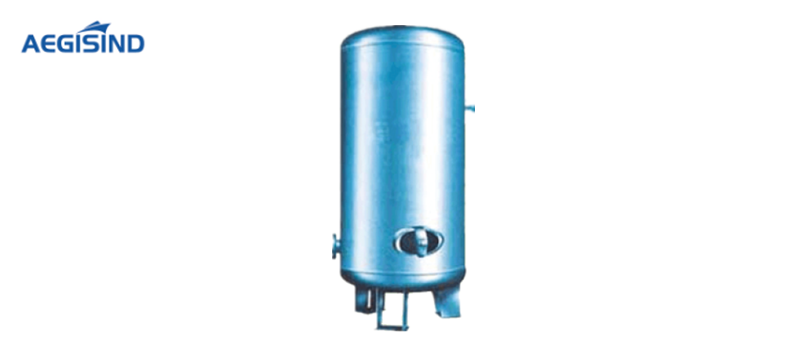

儲氣罐
1.儲氣罐的型號表示
例如：AC-0.3/8
“AC”表示儲氣罐；
“0.3”表示容積為0.3 m3（立方）；
“8”表示最高承受工作壓力為8 bar。
2.儲氣罐的作用：
a.儲存壓縮空氣；
b.緩沖壓力,因壓縮機排出空氣的壓力有一定波動,加裝儲氣罐后，能使用氣端的壓縮空氣壓力更穩定。
c.預除水,空氣中部分水蒸汽經壓縮機壓縮后已形成液態的水滴,這些水滴經過儲氣罐時大部分會沉積 在儲氣罐底部，儲氣罐底部有一個排污閥，可通過手動或自動排出。
3.儲氣罐的選配：
選配儲氣罐壓力應與空壓機的工作壓力一致,容積大小約為空壓機容積流量的1/5-1/10；環境條件允許的話可選擇大容積的儲氣罐，有助于儲存更多壓縮空氣和更好地預除水。
|
儲氣罐主要參數 |
||||||||||
|
型號 |
容積(M3) |
壓力 |
內徑(?1) |
總高 |
進口高度 |
出口高度 |
主體材質 |
安全閥通徑 |
進出口通徑 |
重量 |
|
AC-0.3/8 |
0.3 |
8 |
600 |
1620 |
655 |
1255 |
Q235-B |
RP3/4 |
DN65 |
121 |
|
AC-0.3/10 |
10 |
1620 |
655 |
1255 |
Q235-B |
139 |
||||
|
AC-0.3/13 |
13 |
1622 |
656 |
1258 |
Q235-B |
167 |
||||
|
AC-0.6/8 |
0.6 |
8 |
700 |
1940 |
680 |
1550 |
Q235-B |
RP3/4 |
DN65 |
185 |
|
AC-0.6/10 |
10 |
1942 |
681 |
1551 |
Q235-B |
217 |
||||
|
AC-0.6/13 |
13 |
1942 |
681 |
1551 |
Q235-B |
265 |
||||
|
AC-1.1/8 |
1 |
8 |
800 |
2367 |
731 |
1961 |
Q235-B |
RP1 |
DN80 |
283 |
|
AC-1.1/10 |
10 |
2367 |
731 |
1961 |
Q235-B |
324 |
||||
|
AC-1.1/13 |
13 |
2367 |
731 |
1961 |
16MnR |
331 |
||||
|
AC-1.5/8 |
1.5 |
8 |
900 |
2817 |
736 |
2380 |
Q235-B |
RP1 |
DN80 |
408 |
|
AC-1.5/10 |
10 |
2817 |
736 |
2380 |
Q235-B |
473 |
||||
|
AC-1.5/13 |
13 |
2817 |
736 |
2380 |
16MnR |
423 |
||||
|
AC-2/8 |
2 |
8 |
1000 |
2867 |
761 |
2411 |
Q235-B |
RP1 |
DN80 |
513 |
|
AC-2/10 |
10 |
2867 |
761 |
2411 |
Q235-B |
661 |
||||
|
AC-2/13 |
13 |
2867 |
761 |
2411 |
16MnR |
538 |
||||
|
AC-2.5/8 |
2.5 |
8 |
1100 |
2917 |
786 |
2436 |
Q235-B |
RP1 |
DN80 |
642 |
|
AC-2.5/10 |
10 |
2917 |
786 |
2436 |
Q235-B |
724 |
||||
|
AC-2.5/13 |
13 |
2917 |
788 |
2438 |
16MnR |
773 |
||||
|
AC-3/8 |
3 |
8 |
1200 |
3032 |
871 |
2521 |
Q235-B |
RP1 1/4 |
DN80 |
735 |
|
AC-3/10 |
10 |
3032 |
871 |
2521 |
Q235-B |
865 |
||||
|
AC-3/13 |
13 |
3036 |
873 |
2523 |
16MnR |
855 |
||||
|
AC-4/8 |
4 |
8 |
1400 |
3142 |
931 |
2581 |
Q235-B |
RP1 1/4 |
DN100 |
947 |
|
AC-4/10 |
10 |
3144 |
932 |
2582 |
Q235-B |
1170 |
||||
|
AC-6/8 |
6 |
8 |
1400 |
4362 |
931 |
3651 |
Q235-B |
RP1 1/2 |
||
