優質服務使用范圍：
VLH-43空氣壓縮機主要用于船舶和陸用柴油機的起動，亦可作為其他工業部門和壓力試驗用的壓縮空氣氣源。
結構特點：

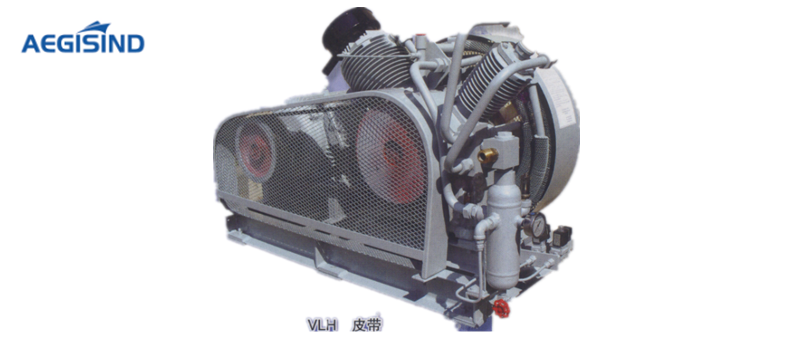

VLH-43空氣壓縮機為V型雙缸、風冷、二級壓縮，該機結構緊湊、V型雙缸自身平衡、振動小。機型采用風扇強制冷卻銅管翅片冷卻器，冷卻效果好，在船用條件下工作可靠。
機組配置：
1、機組可直聯傳動或者皮帶傳動，亦可柴油機皮帶傳動，公共底座帶油水分離器、卸荷電磁閥，配起動、停機壓力控制器、排氣軟管及配對出口法蘭，另可配溫控裝置，減壓器。
如果你需要了解更多關于安泊頓產品內容， 歡迎垂詢 400 1626 808。
VLH-43空氣壓縮機主要技術參數表
|
壓縮機型號 |
VLH-43 |
|||||||
|
型 式 |
90°V型、風冷、二級壓縮 |
|||||||
|
氣 缸 數 |
2 |
|||||||
|
缸 徑 |
一 級mm |
110 |
||||||
|
二 級mm |
55 |
|||||||
|
活塞行程mm |
68 |
|||||||
|
額定壓力MPa |
3.0 |
|||||||
|
轉 速r/min |
900 |
1000 |
1200 |
1500 |
||||
|
容積流量m3/h |
23 |
26 |
32 |
40 |
||||
|
軸功率kw |
＜7.5 |
＜7.5 |
＜7.5 |
＜11.0 |
||||
|
吸氣濾清方式 |
干式濾芯 |
|||||||
|
潤滑方式 |
飛 濺 |
|||||||
|
機油容量L |
3.8 |
|||||||
|
驅動方式 |
直聯傳動或皮帶傳動 |
|||||||
|
卸荷方式 |
手動卸荷或電磁閥卸荷 |
|||||||
|
電
機 |
型
號 |
直聯傳動 電壓/頻率V/HZ |
Y160L-8-H 440/60 |
Y160M-6-H 380/50 |
Y160M-6-H 440/60 |
Y160M-4-H 380/50 |
||
|
皮帶傳動 電壓/頻率V/HZ |
Y132M-4-H |
Y132M-4-H |
Y132M-4-H |
Y160M-4-H |
||||
|
380/50或440/60 |
||||||||
|
額定功率kw |
7.5 |
7.5 |
7.5 |
11.0 |
||||
|
額定轉速 r/min |
直聯傳動 |
870 |
970 |
1170 |
1460 |
|||
|
皮帶傳動 |
1440 |
1440 |
1440 |
1460 |
||||
|
機組外形尺寸mm |
1050×740×750（直聯機組） 1350×6600×850（皮帶機組） |
|||||||
|
機組重量kg |
～330 |
|||||||
安裝位置及進氣
安裝壓縮機應盡可能靠近用氣點，當用氣點較分散時，壓縮機應安裝于負載中心處以減少管道阻力和泄漏，并節省安裝費用。
工作場地應光線充足，環境安靜，以保發現早期泄漏和輕微的不正常雜音，從而及時排除故障。
壓縮機四周至少應留出1米以上的空間，以便拆卸、保養和檢查。應盡可能減少吸入氣缸內的空氣的含塵量。通過分析，氣閥上積碳的一半是灰塵，空氣中灰塵過多將引起氣缸、活塞泄漏或氣閥失靈，最終導致效率降低，甚至造成嚴重后果。
排氣管道
在排氣管道中過高的溫度會引起管子熱膨脹，安裝排氣管道時應注意減少收縮和膨脹的影響：
(1)建議在管道中間至少有兩處以上的彎曲部分，在一段較長的管道上應以適當?shù)墓軗渭右灾巍?/span>
(2)排氣管道應可能短些。
(3)在排氣管道中間不應裝截止閥，如因需要安裝截止閥，則必須在壓縮機與截止閥之間裝上通道截面足夠大的安裝閥，以排出全部壓縮空氣。
電氣線路
電氣線路必須安裝正確。配套使用的各種電器設備和材料必須滿足標準要求，并進行耐久和絕緣試驗，根據電力設備選用電機啟動方式。
